在線防爆激光檢測原理粉塵濃度監測儀
2021-09-16 16:17:03 admin
產品概述
AIFLI-DFM-TZXLC 在線式激光可吸入粉塵續檢測儀（以下簡稱在線式粉塵檢測儀）主要用于工礦企業中粉塵顆粒物的濃度檢測及超標報警。本儀表將大型公共場所室內，工礦企業，工廠車間或生產車間內帶有粉塵顆粒的空氣吸入儀表內，通過高精度的激光粉塵檢測傳感器來進行分析，得出來的數據通過儀表的顯示屏來顯示出該空間內粉塵的濃度值。
工作原理
AIFLI-DFM-TZXLC 在線式激光可吸入粉塵連續檢測儀，采用先進的光散射原理以半導體激光為測量光源，對空氣中粉塵進行高靈敏非接觸測量。1、粉塵濃度在線監測
產品實時在線檢測粉塵濃度，可連續監測工作場所粉塵濃度情況。2、粉塵濃度值數據直讀，可設置報警值，實現現場聲光報警
（1） 產品自帶顯示屏，可實現粉塵濃度值數據直讀，方便使用者在檢測現場隨時查看。（2） 可自行設置粉塵濃度報警值，儀器帶有報警功能，在粉塵濃度達到報警值時，會啟動聲光報警。
3、儀器有模擬量、RS485 輸出
儀器有模擬量、RS485 輸出，可選擇接入 PLC\DCS 進行處理控制。特性優點
1. 本儀器有測試速度快，靈敏度高，穩定性好，重量輕，操作簡單。2. 可實時監控，可自行設定報警值，進行超標預警。
具有粉塵濃度超標報警設定功能，可自行設置超高濃度報警值，內置蜂嗚器，同時可接外部聲光報警器，及開關量輸出可連接外部排風扇，當粉塵濃度超高時自動啟動排風扇，使空間的粉塵濃度降低。
3. 應用行業廣泛，保障安全生產。
4. 儀器有多種輸出方式，有 4-20mA 模擬量、RS485、開關量，并且可連接電腦實現數據傳輸， 遠程監控。
5. 同時在線監測多個車間的粉塵濃度。
應用
應用環境：
AIFLI-DFM-TZXLC 粉塵濃度檢測儀適用于：1、生產車間；噴涂車間、金屬品生產車間、食品加工車間等所有產生粉塵的車間
2、皮帶及風力送料、隧道、施工工地等相對開放性空間
3、倉庫、堆料場、儲煤場等倉儲性空間
應用行業：
AIFLI-DFM-TZXLC 粉塵濃度檢測儀適用于：金屬制造、建材加工、谷物加工、糧食倉儲、水泥制造、石油化工化工品制造等工業行業
一、安裝位置
安裝位置一般選在容易產生揚塵的地方。二、安裝方式：
粉塵儀采用壁掛式安裝、吊裝及支架式安裝。三、安裝注意
1、傳感器進氣口及出氣口不能被遮擋，否則會影響測量結果，但不會造成損壞。2、外引電纜應就近固定，以防來回擺動，造成傳輸導線的機械損傷。
儀器組成及圖解
一、產品外觀及組成
儀器組成：
1. 儀器外殼體 作用：保護儀器內部工作單元。
2. 接線口 作用：連接線路到內部接線端子，即可啟動儀器進行工作。
3. 二次表 作用：實時顯示粉塵濃度值，可設功能報警值。
4. 透明顯示窗 作用：方便觀察顯示儀上顯示的粉塵濃度值。
5. 過濾盒 作用：防止儀器內部沾染粉塵。
6. 報警器 作用：粉塵濃度超標時，啟動聲光報警。
儀器操作及工作流程
一、在將儀器安裝固定好之后，打開儀器，可看到接線端子，將電源與儀器電源端子連接（注意區分正負極），接線請以儀器內部接線圖標示為準。

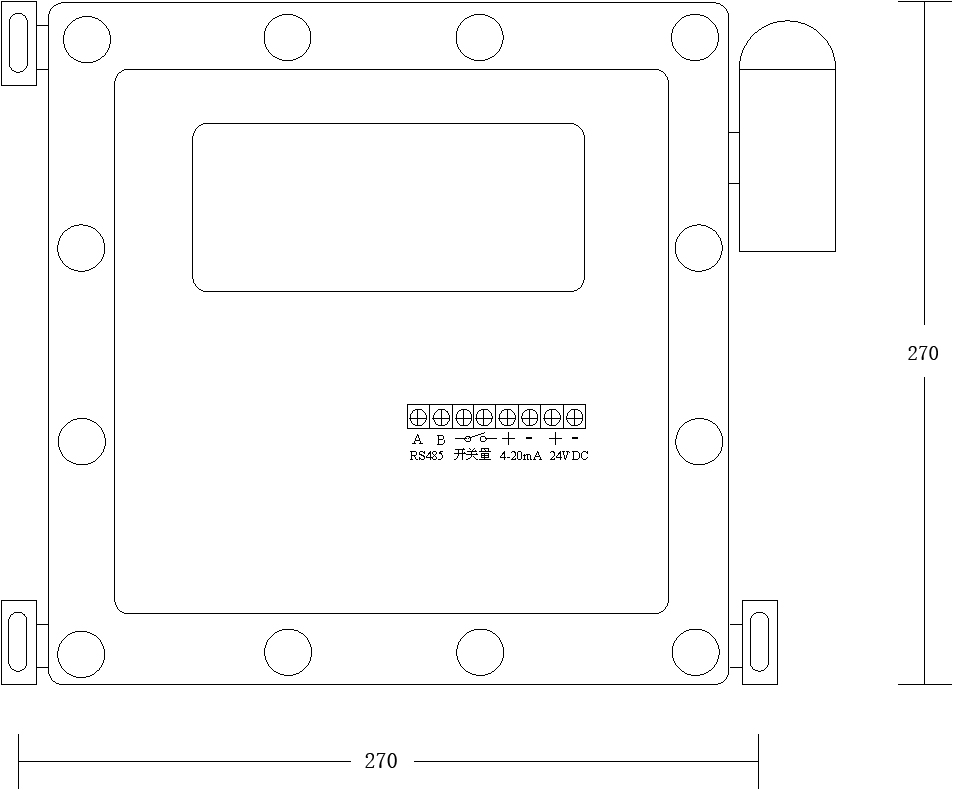

安裝尺寸圖 產品尺寸圖
二、將信號輸出端子接線，與其他信號處理系統連接，方便信號的后續處理
三、粉塵濃度報警值的設定：
設置粉塵濃度報警值，在量程范圍內可任意設置數值為報警值。
例如： 粉塵濃度量程為 0-40mg/m³ 時， 則在 0-40 此區間內的任意數值均可設置為報警值。
注：可根據實際工況設定報警值。
運行畫面下按▽鍵進入報警值參數設置，按設定鍵依次分別設置二檔報警值百分比和報警回差參數，每設置好一個參數后按確認鍵保存并轉跳至下一參數設置。當測量值達到 1 檔報警值時，第一觸
點閉合，同時本地聲光報警啟動。達到 2 檔報警值時，第二觸點閉合?；夭钪涤糜谟|點輸出的回差設定，回差值設定不能大于報警值，當測量值低于回差設定值以后繼電器觸點斷開。設置完成后按返回鍵返回運行畫面。
四、啟動電源，儀器即進入工作狀態
（一）空氣會通過傳感器，頻率為每 9S 一次。（二）處理器把信號處理結果轉換成與粉塵含量成線性關系的輸出值，并顯示數值在顯示屏上。
產品參數
| 型號信息 |
產品名稱 | 在線式粉塵檢測儀 |
| 型號 | AIFLI-DFM-TZXLC | |
| 可測物質 | 粉塵顆粒 | |
| 數據直讀 | 可數據直讀 | |
| 工作條件 |
電源 | 24v |
| 環境溫度 | -20℃～60℃ | |
| 環境濕度 | ≤95% | |
| 防護等級 | IP65 | |
| 測量范圍 | 標準 | 0-20mg/m³ 0-40mg/m³ |
| 外形尺寸 | 高*厚*長 | 270×270×130mm(L×W×H) |
